用途
本设备适用于重力污泥沉淀池。 主梁桁架上附设竖向桁架，竖向桁架下设置刮泥装置，随刮泥机的一起转动。将污泥刮至中心集泥坑排出。
结构特点及型号表示方法
1、结构特点

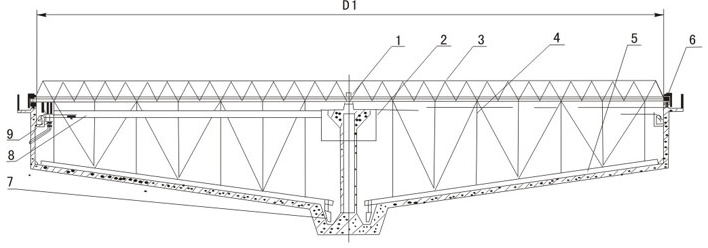

周边传动刮泥机的结构如下图所示，主要由中心支座、桁架、传动装置、刮板等部分组成，该机为全桥（或半桥）周边传动刮泥，传动是由电机?shy;行星摆线针轮减速机直接或通过链条驱动滚轮，滚轮采用铁芯橡胶轮或钢轮，以中心支座为圆心在池壁顶做圆周运行。该机结构简单，耗电省，运行可靠，目前已广泛推广使用.
1-中心旋转支座 2-导流筒 3-桥架 4-竖架 5-刮板组合
6-端梁及驱动机构 7-底刮板 8-刮渣装置 9-排渣斗
|
型号表示方法：周边传动刮泥机型号由一下三个部分组成
|
|
|
|
浓缩池周边池深（m） |
|
浓缩池直径（m） |
|
周边传动刮泥机 | |
沉淀池主要构造尺寸（本尺寸系列符合建设部行业标准）

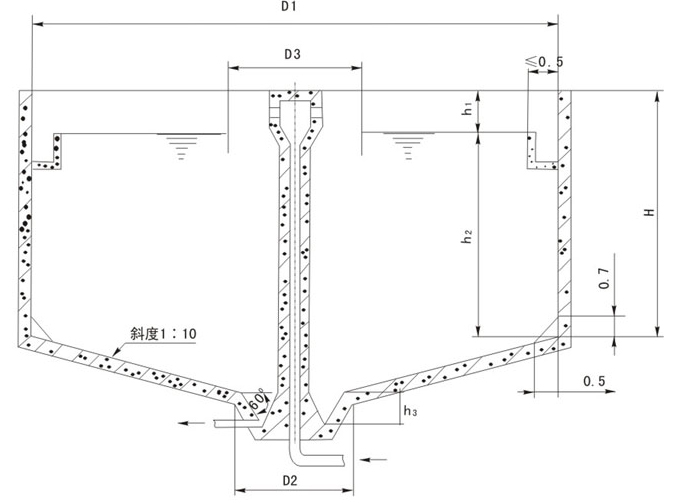

沉淀池的主要构造尺寸如下图所示。
沉淀池主要构造尺寸赢符合表1的规定，单位（m）。
污泥浓缩池主要构造尺寸
D1-污泥浓缩池直径 D2-集泥斗上部直径 D3-稳流筒直径
h1-超高 h2-周边水深 h3-污泥斗高度 H-周边池深
|
主要技术数据
|
D1 |
12 |
14 |
16 |
18 |
20 |
22 |
24 |
26 |
28 |
30 |
|
D2 |
4 |
6 |
|
h3 |
0.6 |
1 |
|
D3 |
3 |
4 |
6 |
|
h1 |
0.4 |
|
表面积（m2） |
113 |
154 |
201 |
254 |
314 |
380 |
452 |
531 |
616 |
707 |
|
|
容积（m3） |
|
h1 |
3.2 |
384 |
528 |
696 |
888 |
1109 |
1355 |
1626 |
1902 |
2258 |
2615 |
|
3.6 |
430 |
590 |
776 |
990 |
1234 |
1507 |
1807 |
2114 |
2554 |
2898 |
|
4 |
475 |
652 |
857 |
1092 |
1360 |
1659 |
1988 |
2327 |
2751 |
3181 |
|
4.4 |
520 |
713 |
937 |
1193 |
1485 |
1811 |
2168 |
2539 |
2997 |
3463 |
|
4.8 |
565 |
775 |
1017 |
1295 |
1611 |
1963 |
2349 |
2751 |
3243 |
3746 |
|
5.2 |
610 |
836 |
1098 |
1400 |
1738 |
2116 |
2533 |
2991 |
3489 |
4029 |
|
5.6 |
655 |
897 |
1178 |
1501 |
1864 |
2268 |
2714 |
3203 |
3736 |
4312 | |
沉淀池主要构造尺寸
|
池径（m） |
周边池深（m） |
周边速度（m/min） |
电机功率（kw） |
重量（kg） |
|
半桥 |
全桥 |
|
12 |
按表1尺寸 |
初沉池：2.4～3.0
二沉池：1.6～2.4
浓缩池：1.2～1.6 |
0.8 |
1920 |
3648 |
|
14 |
0.8 |
2640 |
5016 |
|
16 |
0.8 |
3270 |
6213 |
|
18 |
1.5 |
4200 |
7980 |
|
20 |
1.5 |
5140 |
9766 |
|
22 |
1.5 |
6130 |
11647 |
|
24 |
2.2 |
7070 |
13433 |
|
26 |
2.2 |
8010 |
15219 |
|
28 |
2.2 |
8950 |
17005 |
|
30 |
2.2 |
9890 |
18791 |
1、订货时应注明型号及要求的周边速度
2、如采用非标有特殊要求，订货时说明。
|

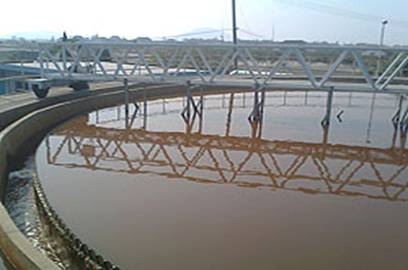

为繁荣企业系列周边传动刮泥机用于污水处理厂圆形沉淀池，将沉降在池底上的污泥刮集至积泥槽，以便污泥回流和浓缩脱水；并将池面浮渣撇向集渣斗，通过浮渣漏斗排出池外，以便进一步处理。 |
|
|
|
产品特点 |
|
<1> 采用桁架结构，强度高、重量轻。
<2> 维护管理简单方便，运行费用低。
<3> 新型的传动机械，减速机采用轴装式，效率高。行走轮采用标准实心轮胎、结构紧凑、安装方便。
<4> 电气元件均采用户外型，运行平稳，工作安全可靠，可随机控制或远程控制。
<5> 刮集污泥效果好，排出污泥含水率低。
<6> 刮板采用整体对数螺旋线加万向轮，?shy;杆采用绞接连接，如果遇到较大阻力可自行调整，保护整机运转安全。
<7> 根据用户需要，行走轮可为橡胶轮、尼龙轮、钢轮。可按用户特定尺寸制造，与水接触的部件亦可用不锈钢制作。
工作过程

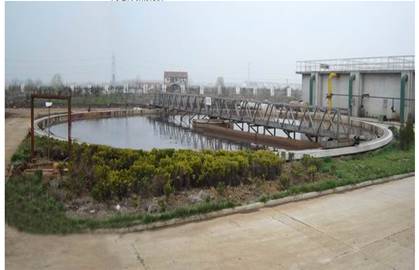

工作桥由安装周边的驱动机构带动，绕安装在池中心支墩上的中心支座旋转，安装在工作桥上的刮泥板在旋转过程中，将沉降在池底的污泥刮向中心的集泥坑。同时，液面上的浮渣在浮渣刮板和周边挡渣堰形成的渐缩区域内集中，由浮渣耙扒到集渣斗，排出池外。 | |
