FR-YWCH 油压式液下刮泥机--刮泥部分
|
FR-YWCH刮泥机的特点：
|
|
构造简单 |
|
|
故障率低 |
|
维修方便 |
|
|
|
FR-YWCH刮泥机结构特点：
|
|
运动部件少 |
平座式油压缸 |
挂壁式油压缸 |
|
维护少 |
|
污泥连续输送 |
|
沉淀过程不间断 |
|
运动可靠性高 |
|
适用于现有沉淀池的改造简易 |
|
有污泥浓缩功能 |
|
FR-YWCH刮泥机原理:
|
|
以油压驱动方式往复运动 |
|
|
刮板安装间距65cm |
|
刮板移动距离75cm |
|
刮板之前进速度约为后退速度之3倍 |
|
因此污泥层形成惯性运动流向污泥沟 |
|
|

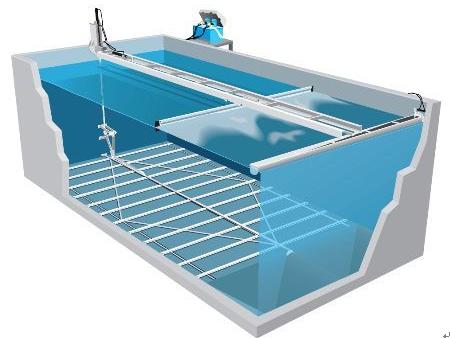

FR-YWCH刮泥机的组成及工作原理：
|
|
|
楔形刮板的凹面刮削污泥覆盖层下面的污 |
|
泥，在其返回的过程，返回速度大约是前 |
|
进速度的3倍。 行程的长度永远大于两个 |
|
刮泥机区域间的间隔。 |
|
|
|
|
|
|
|
刮泥机包含一组液压系统、 杠杆机构和 |
|
一些部件焊接在一 起组成一个在池底具有移 |
|
动功能的简单组合。 |
|
FR-YWCH刮泥机的型式：
|
|
型号之一
浸没推拉式刮泥机的驱动是采用特殊材质的油压缸经特殊的工艺制作而成，具有节省安装空间、做工效率高等优点。特别适合北方地区冬季污水处理的要求
|
|
|
型号之二
推式刮泥机带偏心油缸框架固定在平台上，
利用其不占空间的优点，特别适合和斜管组
合在一起，以增加斜管的装置容积，提高处
理水量。为壁挂式油压缸座的设计。 |
|
|
型号之三
安装于双层之沉淀池，刮泥机共享一个液压
驱动装置。此种型式适用于在用地不够而
加高沉淀池之设计。 |

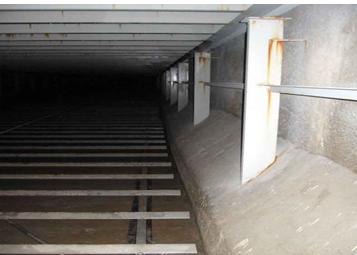

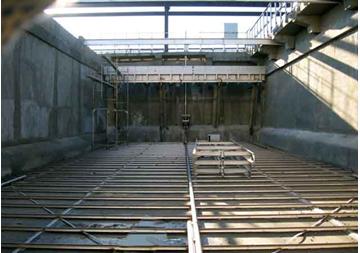

FR-YWCH刮泥机的设备特性：
池底之刮泥板导轨材质为高密度聚丙烯，其与刮泥板的摩擦力小，
故作动刮泥机所需的动力很小。这此因素使得设备操作灵敏、且可获得 长久的使用寿命。
|
FR-YWCH技术参数：
|
|
应 用 |
市政污水厂、自来水厂和工业污水处理站的矩形沉淀池，也可与斜管，汽浮池
等结合一起应用。
|
|
污泥特性 |
可应用于含固率为 0.5% ～ 6% 的大多数污泥。 |
|
尺 寸 |
最长 = 80m ， 最宽 = 13m ， 最大表面积 = 700m2 。 |
|
材 质 |
SS2333 （ ASTM304 ） 不锈钢或 SS2343 （ ASTM316 ）耐酸钢 |
|
