全程综合水处理器

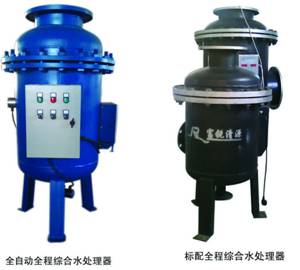

一、产品简介
FR系列全程综合水处理器是针对各种循环水系统中普遍存在的四大问题:腐蚀、结垢、菌藻、水质而研制的综合处理器,由单台设备代替了需要多台设备才能完成的处理过程,从而代替了传统的处理方式。它应用高科技———差转屏蔽效应及多点阵列组合。巧妙地解决了各种频谱间与电晕效应场间的互相干扰、制约的重大难题,具有对水质综合优化处理,防垢、防腐、杀菌、灭藻、超净过滤功能,具有机电一体化的设计,纯物理方式处理,无需化学药剂,阻力低、流量大。而且运行费用低,操作简便、维护方便,是各种水系统之理想选择。
二、产品分类
根据不同的水系统存在的不同问题,FR系列全程综合水处理器分为A型、B型、C型、D型、E型、F型.
A型:防垢、除垢、超净过滤    D型:杀菌、灭藻、防垢、除垢、超净过滤
B型:杀菌、灭藻、超净过滤    E型:除锈、防腐、防垢、除垢、超净过滤
C型:除锈、防腐、超净过滤    F型:杀菌、灭藻、除垢、防腐、超净过滤
全自动全程综合水处理器是在普通型的基础上,增加了压差自动控制部分,实现了真正意义的无人值守。用户只要按规范安装完毕,接通电源即可。
设备可根据进出水口水压差的变化,实现自动反冲洗滤体,自动排污并复位。它无须设置反洗水源,无须人力操作,清洗过程中不间断供水,可在线连续运行。
三、工作原理
FR系列全程综合水处理器主要由碳钢筒体、不锈钢网、高频电磁场发生器、电晕场发生器及排污装置等组成。通过活性铁质滤膜,机械变径孔阻挡及电晕效应场三位一体的综合过滤体,吸附、浓缩在实际运行工况下各种水系统形成的硬度物质及复合垢,降低其浓度,达到控制污垢及大部分硬度垢的目的。并通过换能器将特定频率能量转换给被处理的介质——水,形成电磁极化水,使其成垢离子间的排列顺序位置发生扭曲变形,当水温升高到一定程度时,处理后的水需经过一段时间方能恢复到原来的状态。在此阶段,成垢的机率很低,因而达到控制形成硬度垢的目的。同时器壁金属离子受到抑制,对无垢系统具有防腐蚀作用。此外,电磁极化水还可有效地杀灭水中菌类,藻类等,有效地抑制水中微生物的繁殖。所以,全程水处理器在系统正常运行状态下,可以完成防结垢、防腐、杀菌、灭藻、超净过滤、控制水质的综合功能。
四、应用领域
1、空调、冷水机组、制冷机、冷却、冷冻循环水系统。
2、采暖系统:在供暖、供热的热水循环系统。
3、工业、民用、冷却水;在工业、民用、工艺冷却循环水系统。
4、公寓、酒店:生活洗浴热水循环系统、餐饮、洗衣房、游泳池等。
5、地热水系统:利用地热水进行洗浴,采暖的循环系统。
五、技术参数
1、控制腐蚀率:<0.01毫/年,过滤效率>75%一98%,防垢除垢效率>95%,灭菌灭藻>92%
2、压力损失:<0.03~0.06MPa
3、工作电压:交流220V士10%
4、安全绝缘电压:5000V
5、消耗功率:<120W∽600W°
6、工作环境要求:温度-25C∽+50C相对温度<95%
7、工作温度(被处理介质温度):-25 C ∽+90 C
8、平均无故障工作时间:不小于50000小时
9、适用介质:地表水、地下水及各种循环水
六、设备操作
1、排污率:新系统初次使用时,应每8小时反冲洗2∽3次。正常运行后,当进出水口压差达到0.04∽0.08MPa(或根据系统设置压差)时进行反冲洗。
2、反洗:(见安装示意图)打开主干阀,排污阀,关闭设备进水阀,最后切断220V电源,水流反冲洗滤体,可复活滤体。反洗时间视水质情况而定,一般情况下10~30秒。
3、对于污染严重的系统,应采用气、水混合反冲洗滤体。进口压力小于0.25M Pa时,应单独设置排污泵。
4、反冲洗滤体后工作状况:进出水口压差恢复到原压差值。
5、返回工作状态:接通电源——关闭排污阀——打开进水阀——关闭主干阀

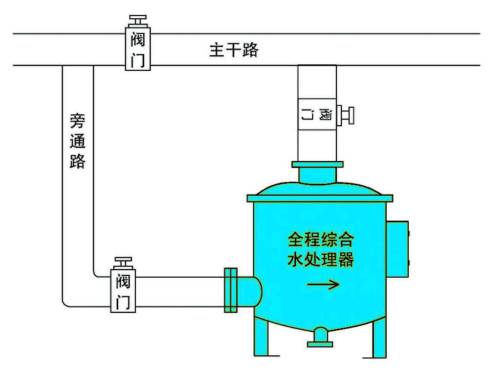

七、典型安装示意图

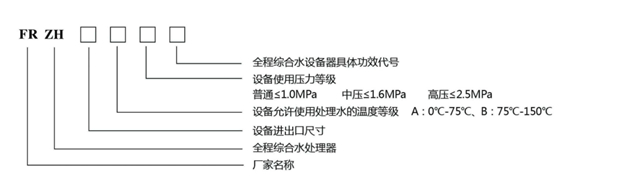

八、产品型号表示法

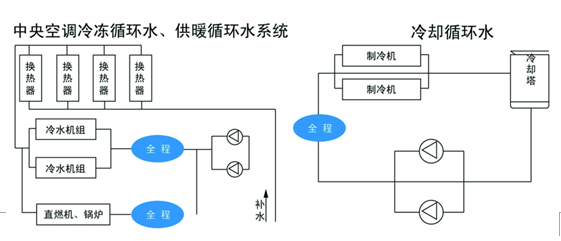

九、应用举例

十、安装注意事项
1、设备轮廓与旁通与构筑物间的距离需大于400mm。
2、禁止在无水状态下长时间开启设备。
3、设备安装形式应为旁通式安装,以满足在不停机状态下检修设备及反冲洗复活滤体的需要。
4、全程综合水处理器不得安装在水泵前负压区。

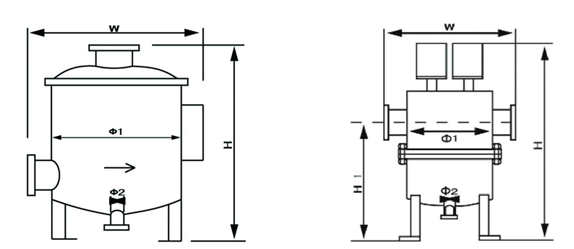

十一、外形尺寸一览表


规格型号

输水管径
mm

处理流量
范围

连接形式

滤网孔径
mm

外形尺寸

净重
kg

Φ1

Φ2

  W

  H

 H1

FRZH-50A1.0-F

50

10-18

法兰

2.5

325

25

485

780

350

180

FRZH-80A1.0-F

80

18-45

法兰

2.5

325

25

485

950

400

210

FRZH-100A1.0-F

100

45-70

法兰

2.5

430

40

630

950

470

280

FRZH-125A1.0-F

125

70-100

法兰

2.5

430

50

630

950

470

300

FRZH-150A1.0-F

150

100-158

法兰

2.5

430

50

630

1200

670

330

FRZH-200A1.0-F

200

158-280

法兰

2.5

525

50

765

1550

950

610

FRZH-250A1.0-F

250

280-440

法兰

2.5

525

65

765

1550

950

780

FRZH-300A1.0-F

300

440-640

法兰

2.5

630

65

850

1700

1100

1125

FRZH-350A1.0-F

350

640-865

法兰

2.5

720

80

950

1950

1320

1180

FRZH-400A1.0-F

400

865-1130

法兰

2.5

720

80

950

1950

1320

2000

FRZH-450A1.0-F

450

1130-1430

法兰

2.5

800

100

1030

2100

1520

2500

FRZH-500A1.0-F

500

1430-1800

法兰

2.5

800

100

1030

2100

1520

2800

FRZH-600A1.0-F

600

1800-2600

法兰

2.5

900

125

1180

2200

1620

3000

FRZH-700A1.0-F

700

2600-3500

法兰

2.5

900

125

1180

2200

1620

3200

注:压力P=1.0MpaP=1.6Mpa P=2.5Mpa、温度T=-25 C+90 C
