除铁除锰设备原理动态图
产品展示

污水紫外线消毒器系列
污水紫外线消毒设备广泛应用于大中小型水厂二、三级出水,中水回用消毒。同时在本设备中也应用了新的低压紫外汞灯技术、清洗方式和高度智能化、人性化的控制系统。污水紫外线消毒设备是较为简单经济的消毒方式。

一、小型污水紫外线消毒系统
● 单组设计处理规模:15~200t/h
● 低压汞灯
● 手动清洗
● 手动控制
● 标准监控
● 自动报警
● 紫外强度监测系统
● 出水堰水位控制
二、 大中型污水紫外线消毒设备
● 单组设计处理规模:200~2800t/h
● 低压汞灯
● 手动清洗或机械加化学自动清洗系统
● 剂量同步控制




● 标准远程监控
● 模块状态
● 紫外强度监测及报警系统
● 出水堰水位控制/自动水位控制器
出水堰
污水流量变化时仍保持水位恒定:
配有清洗排污:
用户可选择不锈
钢出水堰或混凝
土出水堰。
三、系统设计参数

依据GB/T19837-2005,即城市给排水紫外线消毒设备标准及紫外线对细菌病毒灭杀效率设计。

主要依据为:
1)、污水的平均流量和高峰流量
2)、污水水质主要以浊度为依据即TSS≤20mg/L

二、 大中型污水紫外线消毒设备
● 单组设计处理规模:200~2800t/h
● 低压汞灯
● 手动清洗或机械加化学自动清洗系统
● 剂量同步控制

依据GB/T19837-2005,即城市给排水紫外线消毒设备标准及紫外线对细菌病毒灭杀效率设计。
主要依据为:
1)、污水的平均流量和高峰流量
2)、污水水质主要以浊度为依据即TSS≤20mg/L



3)、出水水质所要达到的标准主要为一级A或一级B
4)、污水厂的处理工艺
我们根据以上要求的出水指标,确定所需功率,由所需功率再根据水渠结构,确定灯管的布置结构,以保所流过污水均能达到规定照射量。

四、污水紫外线消毒设备的分类
根据安装方式不同分为:明渠式和管道过流式两种 。

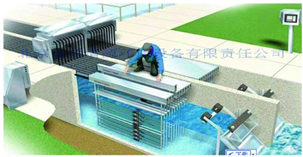

1、明渠式紫外线消毒设备
明渠式紫外线消毒设备应包括:紫外线灯模块组,模块支架,配电中心,系统控制中心,水位探测及控制输出等组成。


1、   模块 2、配电桥架 3、控制系统 4、自动平衡堰门 5、水位传感器
6、紫外线强度传感器 7、自动清洗装置


明渠式紫外线消毒设备产品规格型号
序号 项目规格 320W灯管数量 设备型号 备注
吨/天 一级A标准灯管数量(支) 一级A标准灯管总功率(kw) 一级B标准灯管数量(支) 一级B标准灯管总功率(kw) 一级A标准 一级B标准 变化系数
1 5000 24 7.68 16 5.12 FRUV-320W×8-3 FRUV-320W×4-4 K=1.3
2 10000 36 11.52 24 7.68 FRUV-320W×9-4 FRUV-320W×8-3 K=1.3
3 15000 56 17.92 32 10.24 FRUV-320W×8-7 FRUV-320W×8-4 K=1.3
4 20000 64 20.48 48 15.36 FRUV-320W×8-8 FRUV-320W×8-6 K=1.3
5 25000 80 25.6 56 17.92 FRUV-320W×8-10 FRUV-320W×8-7 K=1.3
6 30000 96 30.72 64 20.48 FRUV-320W×8-12 FRUV-320W×8-8 K=1.3
7 35000 100 32 80 25.6 FRUV-320W×10-10 FRUV-320 W×8-10 K=1.3
8 40000 120 38.4 88 28.16 FRUV-320W×10-12 FRUV-320 W×8-11 K=1.3
9 50000 160 51.2 96 30.72 FRUV-320W×8-20 FRUV-320 W×8-12 K=1.3
10 60000 208 66.56 128 40.96 FRUV-320W×8-26 FRUV-320 W×8-16 K=1.3
11 80000 230 73.6 152 48.64 FRUV-320W×10-23 FRUV-320 W×8-19 K=1.3
12 100000 256 81.92 160 51.2 FRUV-320W×8-32 FRUV-320 W×8-20 K=1.3
13 150000 300 96 240 76.8 FRUV-320W×10-30 FRUV-320 W×8-30 K=1.3
14 180000 320 102.4 300 96 FRUV-320W×8-40 FRUV-320W×12-25 K=1.3
15 200000 360 115.2 320 102.4 FRUV-320W×9-40 FRUV-320 W×8-40 K=1.3

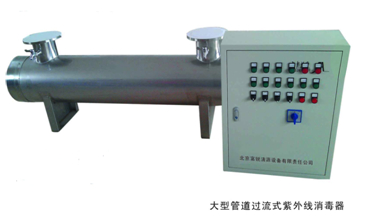

2、大型管道过流式紫外线消毒设备
大型管道过流式紫外线消毒器:包括不锈钢光水静态混合器、进出水管口、自动清洗装置、配电控制中心、紫外线强度检测、压力感应控制检测模块等组成。
特点:投资少,占地面积小,操作简单维护方便,日常维护费用更低,效果好。

大型管道过流式紫外线消毒设备产品规格型号
序号 项目规格 320W灯管数量 设备型号 备注
吨/天 一级A标准灯管数量(支) 一级A标准灯管总功率(kw) 一级B标准灯管数量(支) 一级B标准灯管总功率(kw) 一级A标准 一级B标准 变化系数
1 10000 36 11.52 24 7.68 FRUV-320W-36A FRUV-320W-24B K=1.3
2 15000 56 17.92 32 10.24 FRUV-320W-56A FRUV-320W-32B K=1.3
3 20000 64 20.48 48 15.36 FRUV-320W-64A FRUV-320W-48B K=1.3
4 25000 80 25.6 56 17.92 FRUV-320W-80A FRUV-320W-56B K=1.3
5 30000 96 30.72 64 20.48 FRUV-320W-96A FRUV-320W-64B K=1.3
6 35000 100 32 80 25.6 FRUV-320W-100A FRUV-320W-80B K=1.3
7 40000 120 38.4 88 28.16 FRUV-320W-120A FRUV-320W-88B K=1.3
8 50000 160 51.2 96 30.72 FRUV-320W-160A FRUV-320W-96B K=1.3
9 60000 208 66.56 128 40.96 FRUV-320W-208A FRUV-320W-128B K=1.3
10 80000 230 73.6 152 48.64 FRUV-320W-230A FRUV-320W-152B K=1.3
11 100000 256 81.92 160 51.2 FRUV-320W-256A FRUV-320W-160B K=1.3
12 150000 300 96 240 76.8 FRUV-320W-300A FRUV-320W-240B K=1.3
13 180000 320 102.4 300 96 FRUV-320W-320A FRUV-320W-300B K=1.3
14 200000 360 115.2 320 102.4 FRUV-320W-360A FRUV-320W-320B K=1.3
